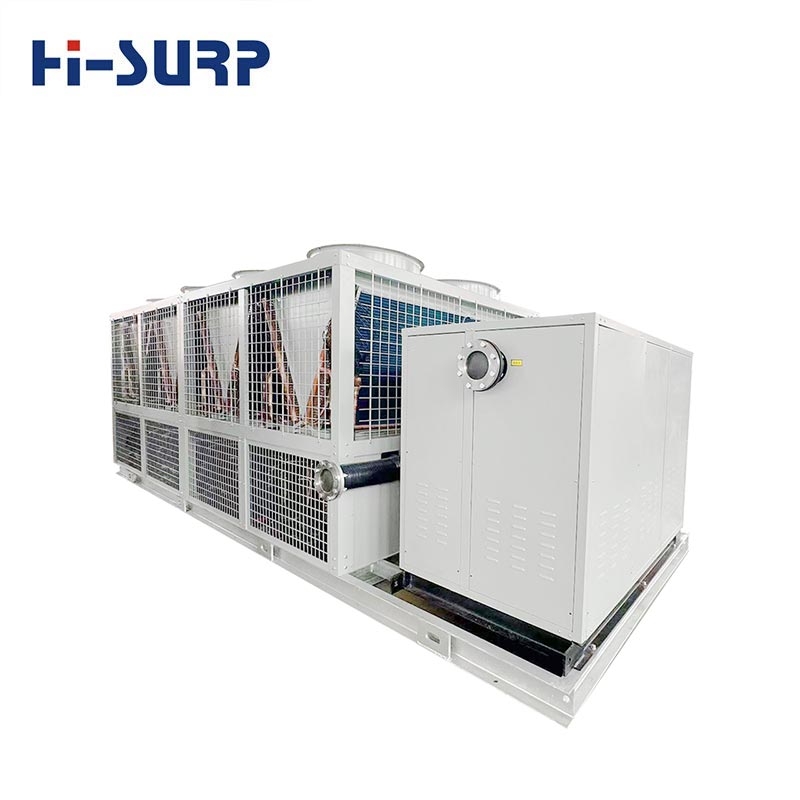

EVI 공냉식 히트 펌프

EVI 공냉식 히트 펌프

Hisurp EVI 공냉식 히트 펌프는 기존 공랭식 냉각기/히트 펌프를 기반으로 향상된 증기 주입(EVI) 기술을 채택한 고품질의 고성능 장치입니다. 저온 환경(예: 북부 지역, 추운 기후 또는 공정 가열 시나리오)에서 높은 난방 용량 요구 사항이 있는 프로젝트에 특히 적합합니다.

EVI 란 무엇입니까?

EVI 공냉식 히트펌프용 EVI(Enhanced Vapor Injection)는 압축기 성능을 향상시키는 기술입니다. 중간 가스 주입(전기 주입)을 통한 성능. 핵심 원칙은 다음과 같습니다.

압축기 압축 과정에서 중간체에 의해 처리되는 냉매 증기의 일부 열교환기가 도입되었습니다.
이는 압축기의 배출 질량 유량과 엔탈피를 증가시킵니다.
이로써 저온 가열 용량과 시스템 효율이 크게 향상됩니다.

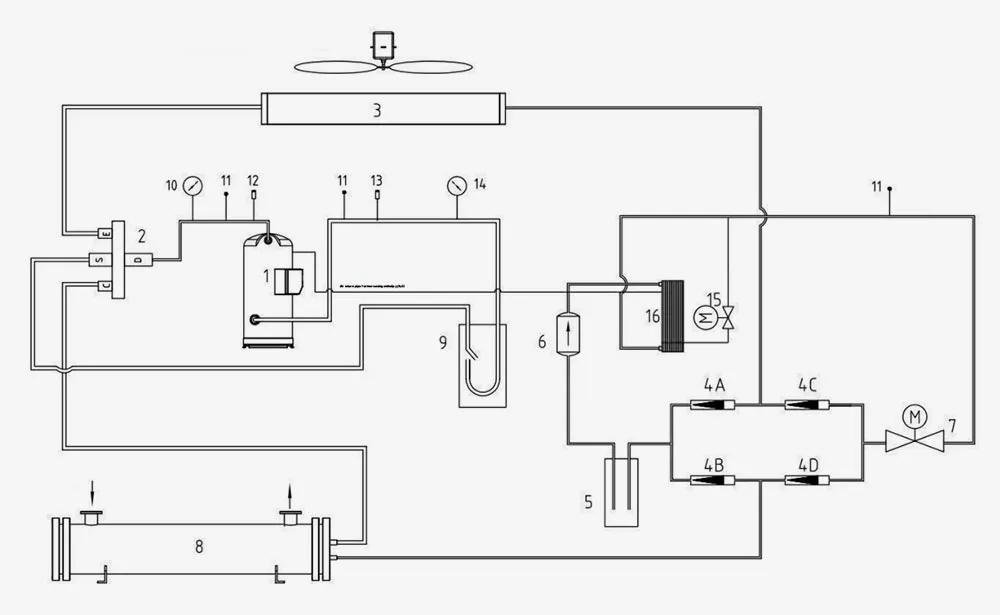

EVI 공냉식 열 펌프는 어떻게 작동합니까?

1. 스크롤 압축기
2. 사방향 밸브
3. 공기측 열교환기
4. 체크 밸브
5. 고압 액체 저장소
6. 드라이필터
7. 전자팽창밸브
8. 쉘 앤 튜브 열교환기
9. 기액분리기
10. 고압계(생략)
11. 공정 니들 밸브
12. 고압 스위치
13. 저압 스위치
14. 저압계(생략)
15. 엔탈피 증가 전자 팽창 밸브
16. 가스 증가 엔탈피 증가 이코노마이저

참고: 이중선은 냉동 주기이고, 단일 선은 제트 엔탈피 증가 주기입니다.

How does EVI Air Cooled Heat Pump work

내구성이 뛰어난 EVI 공냉식 히트펌프의 난방 작동 중 냉매 순환 경로는 다음과 같습니다. 압축기 1 → 사방 밸브 2 → 쉘 앤 튜브 열 교환기 9 → 체크 밸브 4B → 고압 액체 저장소 5 → 건조 필터 6 → 전자팽창밸브 7 → 체크밸브 4C → 공기측 열교환기 3 → 사방밸브 2 → 기액 구분 기호 9 → 압축기 1

제트 엔탈피 증가 회로는 다음과 같습니다. 판형 열 교환기 출구 → 엔탈피 증가 전자 팽창 밸브 → 플레이트 열교환기 → 완충기 → 압축기

이 다이어그램은 단일 시스템이고 다른 시스템은 이 시스템과 일치합니다.

특징

Strong Heating Capacity at Low Temperatures

저온에서 강력한 가열 능력

일반 공냉식 히트펌프는 -5℃ 이하에서는 성능이 크게 저하됩니다.
고급 EVI 공냉식 히트펌프는 -20℃ 이하의 주변 온도에서도 안정적으로 작동할 수 있습니다.

Significantly Improved Heating Capacity

난방능력 대폭 향상

저온 조건에서 난방 능력이 20%~40% 증가합니다.

Higher Energy Efficiency

더 높은 에너지 효율성

COP가 향상되고 작동 에너지 소비가 감소합니다.

Safer Compressor Operation

보다 안전한 압축기 작동

배기 온도를 효과적으로 낮추어 과열 위험을 최소화합니다.

설치 전 준비

1. EVI 공냉식 히트펌프를 설치 현장으로 운송할 때 모든 품목의 포장 목록에 따라 주의 깊게 점검해야 합니다. 손상되거나 부품이 누락된 경우 즉시 Hisurp 공장에 알려야 합니다.
2. 사용자는 변형되지 않는 견고한 기초 또는 콘크리트 기초를 제공해야 합니다. 기초는 평평해야 하며 EVI 공냉식 히트 펌프 자체의 무게를 지탱할 수 있어야 합니다. 전체 장치의 경우 도면에 따라 하중 지지 빔에 직접 배치할 수 있습니다(첨부 I 참조).
3. EVI 공냉식 히트 펌프는 지붕, 발코니 또는 에어컨 근처의 편리한 설치 장소 등 통풍이 잘되는 곳에 배치할 수 있습니다. 기기 주위에 충분한 환기 공간이 있어야 하며, 기기의 전후, 좌우측에 1.5m 이상의 공간이 있어야 합니다. 공기 배출구로부터 5m 이내에 배출되는 공기 흐름에 영향을 미치는 장애물이 없어야 합니다. 장치와 장치의 공기 흡입 표면 사이의 거리는 각 장치의 상호 간섭을 방지하고 장치의 정상적인 성능에 영향을 미치지 않도록 3미터 이상이어야 합니다(첨부 II 참조).
4. EVI 공냉식 히트펌프와 장치 자체의 연결 배관은 현지 HVAC 표준에 따라 준비되어야 합니다.

프로젝트 사례

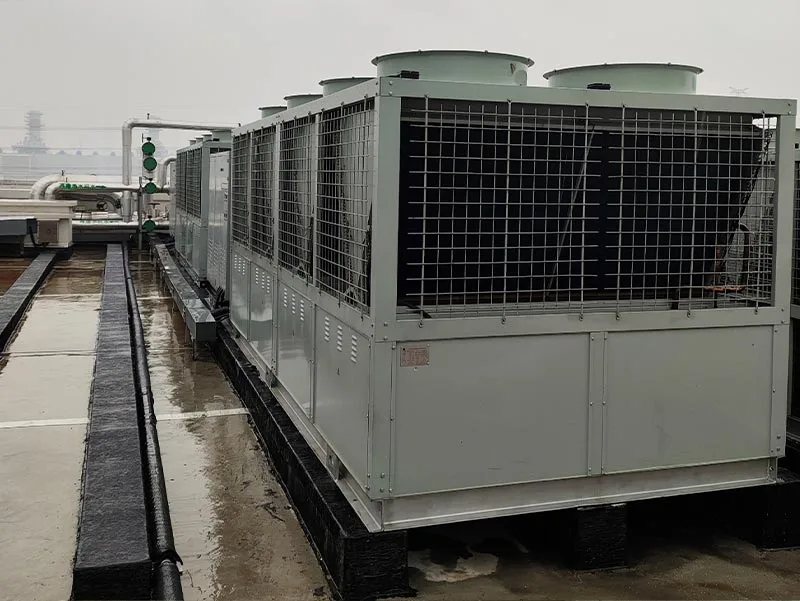

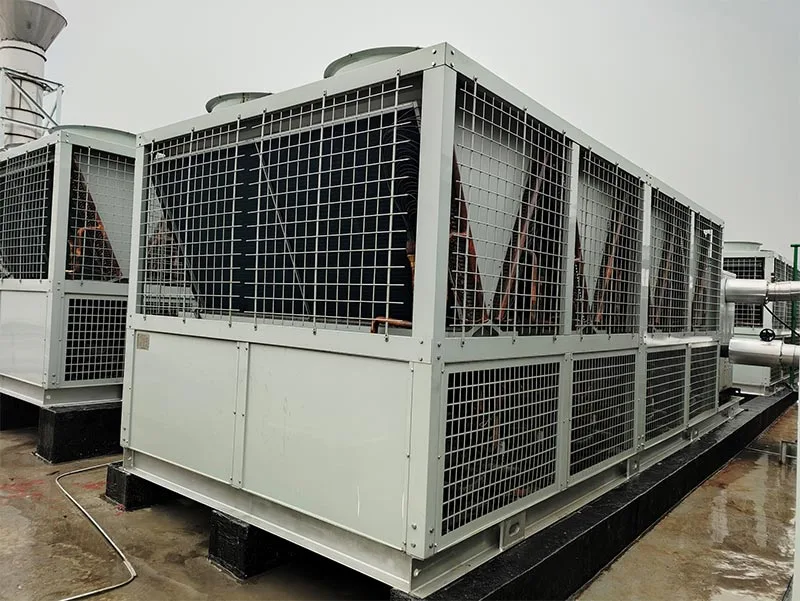

EVI 공냉식 히트펌프는 옥상에 설치됩니다.

Project Cases

Project Cases

: EVI 공냉식 히트 펌프
