산업용 냉각 시스템을 위한 고효율 캐비닛 에어컨

전기 인클로저, CNC 캐비닛, PLC 패널 및 산업 제어 시스템용 HISURP 캐비닛 에어컨

구매자가 신뢰할 수 있는 패널 쿨러를 검색할 때 일반적으로 다음과 같은 실용적인 질문을 합니다. 먼지를 내부로 유입하지 않고 전기 캐비닛을 시원하게 유지하려면 어떻게 해야 합니까? 상단 장착형을 선택해야 하나요, 아니면 벽 장착형을 선택해야 하나요? 적절한 냉각 용량을 선택하는 방법은 무엇입니까?

히서프일반 실내 에어컨이 아닌 전기 인클로저 냉각용으로 특별히 설계된 제품 라인으로 명확한 답변을 제공합니다.

Ningbo Hicon Industry에서 제조한 HISURP는 1972년부터 산업용 냉각 경험을 보유한 회사의 지원을 받고 있으며 2003년부터 산업용 에어컨 및 상업용 에어컨에 주력하고 있습니다. 150,000m² 규모의 공장 공장, 400명 이상의 직원, 123개의 특허, CNAS 국가 수준의 실험실 및 테스트 룸을 보유하고 ABB, Schneider, Toyota, COFCO, Novenco 및 Toray.

캐비닛 에어컨은 일반적으로 패널 쿨러, 인클로저 에어컨 또는 전기 캐비닛 냉각 장치라고도 합니다. 그 목적은 간단하지만 중요합니다. 밀봉된 전기 캐비닛에서 열을 제거하는 동시에 민감한 전자 장치에서 외부 먼지, 오일 미스트, 습한 공기 및 부식성 오염 물질을 멀리합니다. PLC, 서보 드라이브, 인버터, 스위치 제어, CNC 컨트롤러, 통신 장비 및 정밀 기기의 경우 이러한 차이는 작지 않습니다. 이는 가동 시간, 안정성 및 서비스 수명에 직접적인 영향을 미칩니다.

전기 캐비닛에 전용 캐비닛 에어컨이 필요한 이유는 무엇입니까?

배기 팬이나 자연 환기와 같은 전통적인 냉각 방법으로는 더 이상 충분하지 않은 경우가 많습니다. 최신 전기 캐비닛에는 상당한 열을 발생시키는 소형, 고밀도 전자 부품이 포함되어 있습니다. 동시에 공장 공기에는 먼지, 섬유, 유증기 또는 습기가 포함될 수 있습니다. 단순히 외부 공기로 캐비닛을 환기시키는 경우 전자 제품을 손상시키는 오염 물질이 유입되는 동안 일시적으로만 열을 줄일 수 있습니다.

이것이 바로 HISURP가 하나의 컴팩트 솔루션으로 냉각 + 먼지 보호 + 제습에 중점을 두는 이유입니다.

히서프 패널 에어컨은 어떻게 작동하나요?

히서프는 상변화 냉동 원리를 사용합니다. 압축기는 고온, 고압의 냉매 가스를 응축기로 토출하고, 그곳에서 냉각되어 액체 냉매로 변합니다. 조절 후 냉매는 증발기로 들어가고 전기 캐비닛 내부의 뜨거운 공기에서 열을 흡수합니다. 그런 다음 냉매는 다시 증발하여 가스로 돌아가 압축기로 돌아가며 이 사이클을 계속 반복합니다.

핵심 장점

1. 안정적인 인클로저 작동을 위한 정확한 온도 제어

사용자는 실제 적용 요구에 따라 전기 캐비닛 내부의 작동 온도를 설정할 수 있습니다. 표준 온도 조정 범위는 +20°C ~ +38°C입니다. 모델 및 프로젝트 요구 사항에 따라 기계적 제어 또는 LED 디스플레이를 갖춘 마이크로컴퓨터 제어를 적용할 수 있습니다.

2. 냉각과 제습을 하나의 장치로

많은 전기 고장은 열뿐만 아니라 열과 습기의 결합으로 인해 발생합니다. HISURP 장치는 제습 냉각 기능을 제공하여 캐비닛 내부의 습도와 온도를 보다 적절하게 유지하고 결로 및 부식 위험을 줄이는 데 도움이 됩니다.

3. 밀폐형 구조로 먼지 유입을 차단합니다.

적절하게 어울리는 벽걸이형 캐비닛 에어컨 또는 상단 장착형 캐비닛 에어컨은 밀봉된 전기 인클로저와 함께 작동하므로 내부 공기가 작업장 먼지, 섬유, 오일 미스트 및 공기 중 입자로부터 격리된 상태로 유지됩니다.

4. 빠르고 균일한 공기 흐름 순환

이 장치는 컴팩트한 구조, 큰 공기 흐름, 높은 정압, 낮은 진동 및 낮은 소음을 갖춘 고품질 외부 로터 원심 팬을 사용합니다. 이는 캐비닛을 빠르게 냉각시키고 PLC, VFD, 서보 드라이브 및 전원 모듈 주변의 핫스팟을 줄이는 데 도움이 됩니다.

5. 효율적인 로터리 압축기

히서프는 에너지 효율이 높고 전력 소비가 낮은 완전 밀폐형 로터리 압축기를 사용합니다. 진동 감소 조치가 내장되어 있어 장치가 부드럽고 조용하게 작동하며 이는 정밀 제어 환경에 유용합니다.

6. 고효율 열교환기

열교환기는 알루미늄 핀이 있는 내부 스레드 구리 튜브를 채택하여 열 전달 성능과 시스템 EER을 향상시키는 동시에 안정적인 장기 작동을 지원합니다.

7. 콘덴서 측 표준 1차 필터

응축기 측의 1차 필터는 먼지, 오일, 이물질이 열교환기나 팬에 유입되어 영향을 미치는 것을 방지하여 전반적인 시스템 안정성을 향상시키고 서비스 수명을 연장합니다.

8. 냉기 배출 방향 조절 가능

냉기 배출구에는 배출 방향을 조정할 수 있는 디플렉터가 장착되어 있어 공기 흐름 분포를 최적화하고 캐비닛 온도를 더욱 균일하게 만듭니다.

9. 유연한 설치 및 편리한 유지 관리

이 장치는 작고 가벼우며 장착이 쉽고 서비스가 편리합니다. 설치 및 전원 연결 후에는 대부분의 표준 애플리케이션에서 복잡한 시운전 없이 작동할 수 있습니다.

상단 장착형 또는 벽 장착형: 어떤 것을 선택해야 합니까?

이는 구매자가 가장 중요한 질문 중 하나이며 설치 효율성과 공기 흐름 성능에 직접적인 영향을 미칩니다.

벽걸이형 캐비닛 에어컨은 전기 인클로저의 측면 벽에 설치됩니다. 유지보수를 위해 접근하기 쉽고 많은 범용 제어 캐비닛에 적합하기 때문에 가장 널리 사용되는 형식입니다.

벽걸이형 모델의 일반적인 냉각 용량:

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

가장 적합한 대상:

- CNC 기계 제어 캐비닛

- 자동화 라인 제어 캐비닛

- 통신 장비 캐비닛

- 인버터 및 서보 제어 캐비닛

- 측면 설치 공간을 갖춘 개조 프로젝트

도어 장착형 / 반매립형

외관 개선이나 공간 제어를 위해 캐비닛에 부분적으로 내장된 측면 설치 버전입니다.

일반적인 용량:

600W, 1000W, 1500W, 2000W, 2500W

가장 적합한 대상:

- 외부 돌출을 줄여야 하는 컴팩트한 라인

- 보다 깔끔한 통합 캐비닛 디자인을 갖춘 OEM 장비

상단 장착형 캐비닛 에어컨

상단 장착형 캐비닛 에어컨은 캐비닛 상단에 설치되며 측면 공간이 제한되어 있거나 측면 도어를 깨끗하게 유지해야 하는 경우 특히 유용합니다.

일반적인 냉각 용량:

1000W, 1500W

가장 적합한 대상:

- 좁은 설치 통로

- 측면 여유 공간이 제한된 공작 기계

- 하향식 공기 공급이 필요한 캐비닛

올바른 캐비닛 에어컨을 선택하는 방법은 무엇입니까?

1. 캐비닛 내부의 열부하

드라이브, PLC, 전원 공급 장치, 변압기, 계전기 및 기타 전자 장치에서 방출되는 총 열을 계산합니다. 크기가 작으면 냉각 성능이 저하됩니다. 크기가 너무 크면 비용이 증가하고 결로 위험이 높아질 수 있습니다.

2. 캐비닛 치수 및 밀봉 상태

캐비닛 에어컨은 상대적으로 밀폐된 인클로저에서 가장 잘 작동합니다. 공기 누출은 냉각 효율성을 감소시키고 습하거나 먼지가 많은 공기가 유입될 수 있습니다.

3. 주변온도 및 오염도

현장이 뜨겁거나, 먼지가 많거나, 기름기가 많거나, 습하거나 부식성이 있는 경우에는 팬 환기보다 밀봉된 냉동 솔루션이 훨씬 더 적합합니다.

4. 장착 위치

캐비닛 디자인 및 유지 관리 액세스를 기반으로 프로젝트에 상단 장착형 또는 벽 장착형이 필요한지 조기에 결정하십시오.

5. 배수조건 및 관리요건

배수관이 없는 경우 물탱크가 있는 모델을 고려해보세요. 프로젝트에 더욱 정밀한 디스플레이와 제어가 필요한 경우 마이크로컴퓨터 제어 및 LED 디스플레이 옵션을 요청하세요.

캐비닛의 냉각 용량을 계산하는 방법

1. 캐비닛의 표면적을 결정하려면 표면적 A = 2 × (길이 × 높이 + 너비 × 높이 + 길이 × 너비)를 계산합니다.

2. 온도차 ΔT = 외부 온도 - 목표 내부 온도를 계산하여 내부-외부 온도 차이를 결정합니다.

3. 상자 벽을 통한 열 전달을 계산합니다. Qs = 5.5 × A × ΔT로 열 전달률을 계산합니다.

4. 공조 냉각 용량 Qo = 1.2 × (Qs + 내부 발열 Qi)로 필요한 냉각 용량을 결정합니다.

캐비닛 에어컨 개요 기술 데이터

왜 HISURP인가?

우리의 제조 강점:

히서프는 다음을 갖춘 산업용 에어컨 전문 제조업체입니다.

- 1972년부터 시작된 산업용 냉각 경험

- 2003년부터 산업용 에어컨 및 상업용 에어컨에 집중

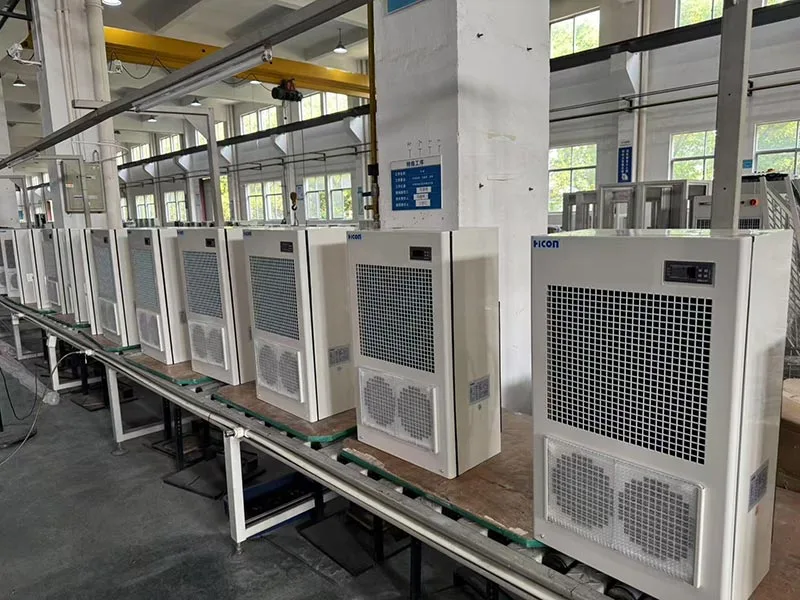

- 150,000m² 제조 작업장

- 직원 400명 이상

- 123개 특허

- CNAS 국내 최고 수준의 연구실 및 시험실 보유

- 수입 생산 시설 및 성숙한 품질 관리 시스템

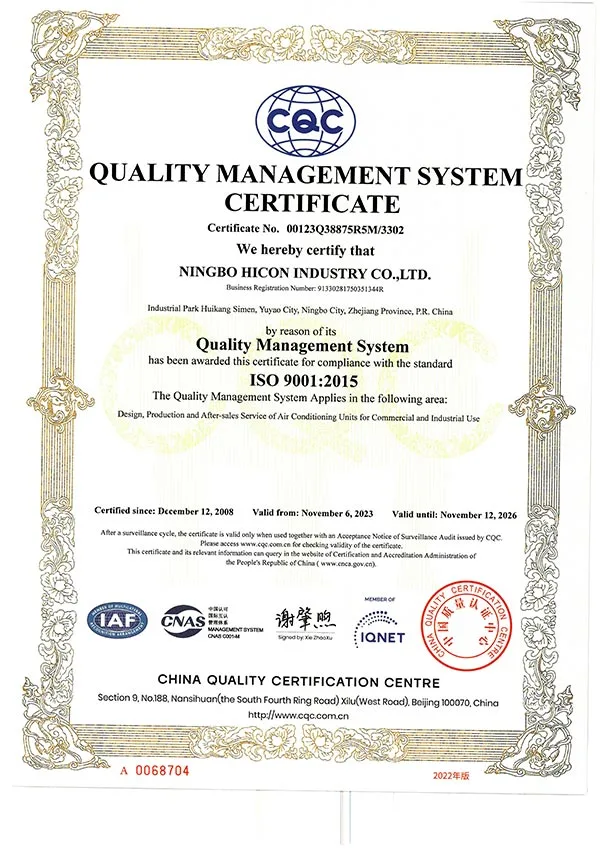

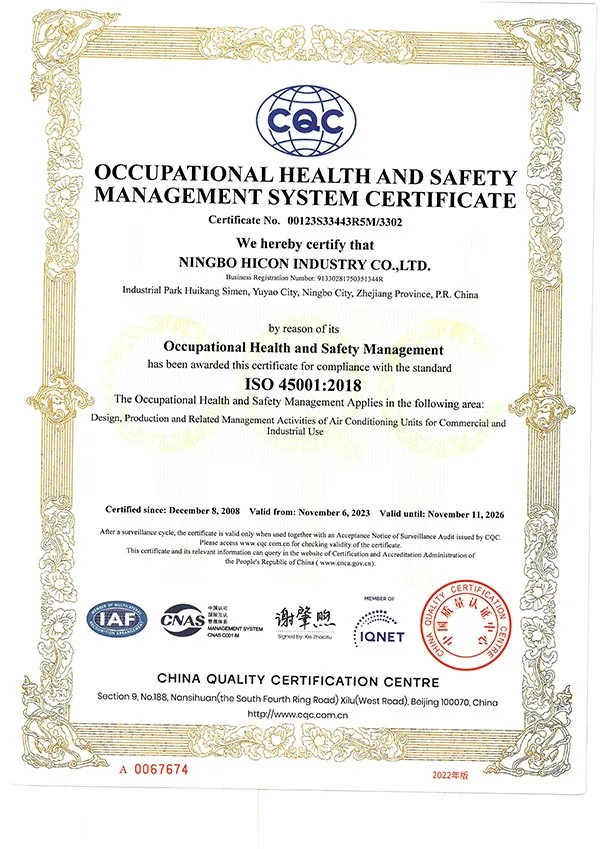

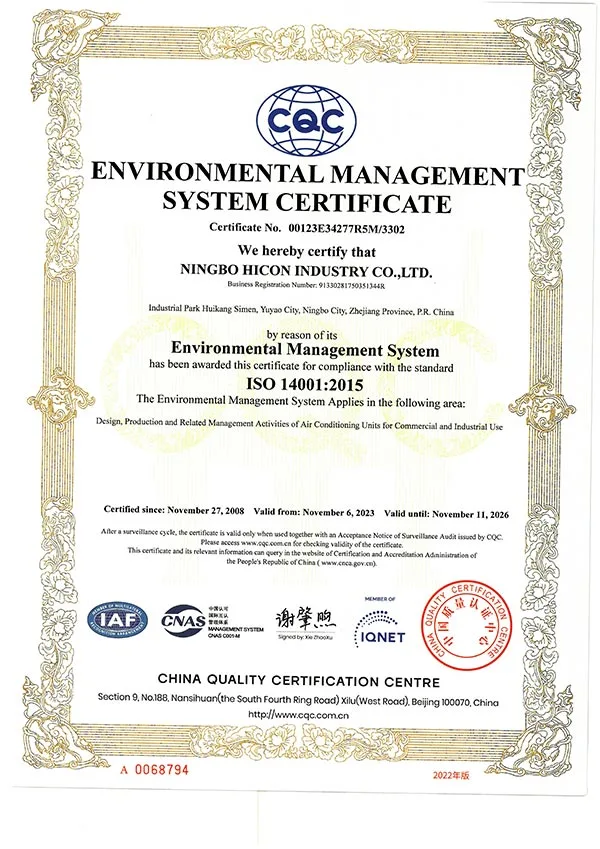

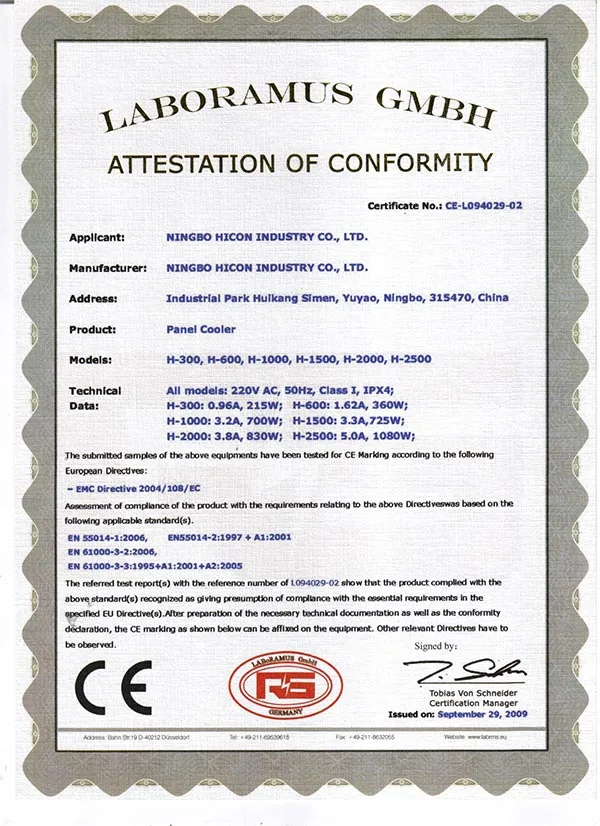

- ISO9001, ISO14001, ISO45001, CE, UL, CB 등을 포함한 인증

-풍부한 수출 경험, 캐비닛 에어컨은 현재 사우디 아라비아, 그리스, 멕시코, 카타르, 세르비아 등으로 수출됩니다.

- 다양한 시나리오에 대한 비표준 맞춤화: 3상 460V 및 DC 48V 전원 공급 장치 모델이 그리스와 사우디아라비아로 대량 수출되어 지역 요구 사항을 충족하기 위해 다양한 그리드 사양에 적응했습니다.

중동 태양광 인버터 캐비닛용으로 특별히 설계된 스테인레스 스틸 케이스, 고온 60°C 주변 온도 모델; RS485 인터페이스를 갖춘 모델은 온도, 전류 및 오류 코드에 대한 Modbus 원격 판독을 지원하므로 호스트 컴퓨터를 통해 중앙 집중식 모니터링 시스템에 통합할 수 있습니다.

일본 전문가와의 기술제휴

캐비닛 냉각 라인은 KOUWAKOUGYO 및 Apiste를 포함한 일본 회사와 협력하여 개발되었습니다. 이는 안정적인 설계 로직, 검증된 인클로저 냉각 경험 및 제품 성숙도를 중시하는 구매자에게 가치를 더해줍니다.

맞춤화 기능

히서프는 다음을 지원할 수 있습니다:

- 맞춤형 매개변수

- 다양한 외관 및 색상 요구 사항

- 환경 친화적인 냉매 옵션

- 해당되는 경우 고정 주파수 또는 가변 주파수 솔루션

- OEM 및 프로젝트 기반 적응

이는 기계 제작자, 제어 캐비닛 제조업체 및 해외 유통업체에 특히 유용합니다.

일반적인 응용 산업

히서프 패널 에어컨 제품은 다양한 분야에 적합합니다.

- CNC 공작기계

- 플라스틱 기계

- 통신

- 식품 기계

- 섬유 장비

- 목공 기계

- 야금

- 담배 생산 라인

- VFD 제어 캐비닛

- PLC 캐비닛

- 서보 제어 시스템

- 스위치 캐비닛 및 계측 인클로저

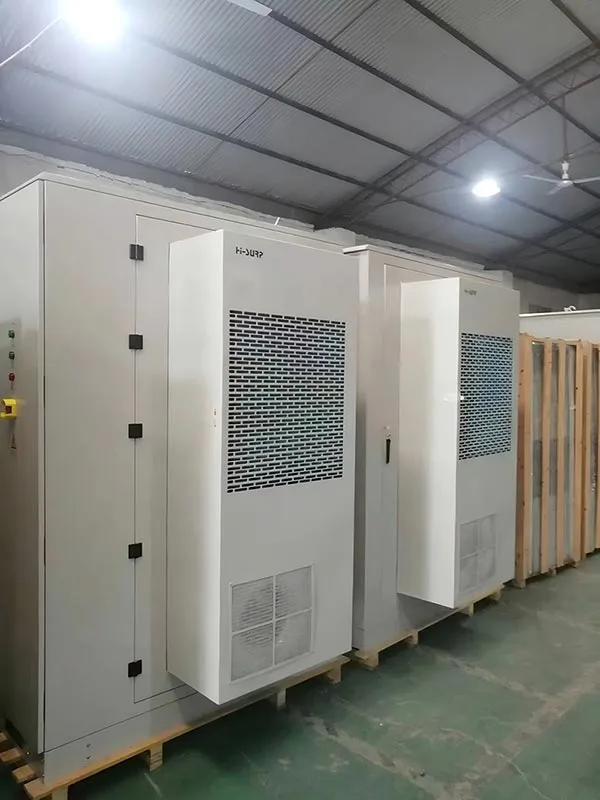

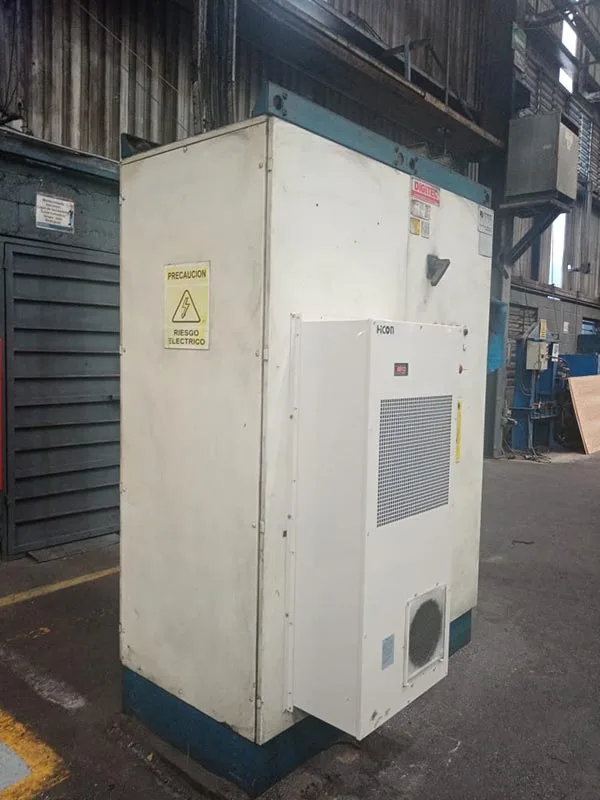

설치 장면
