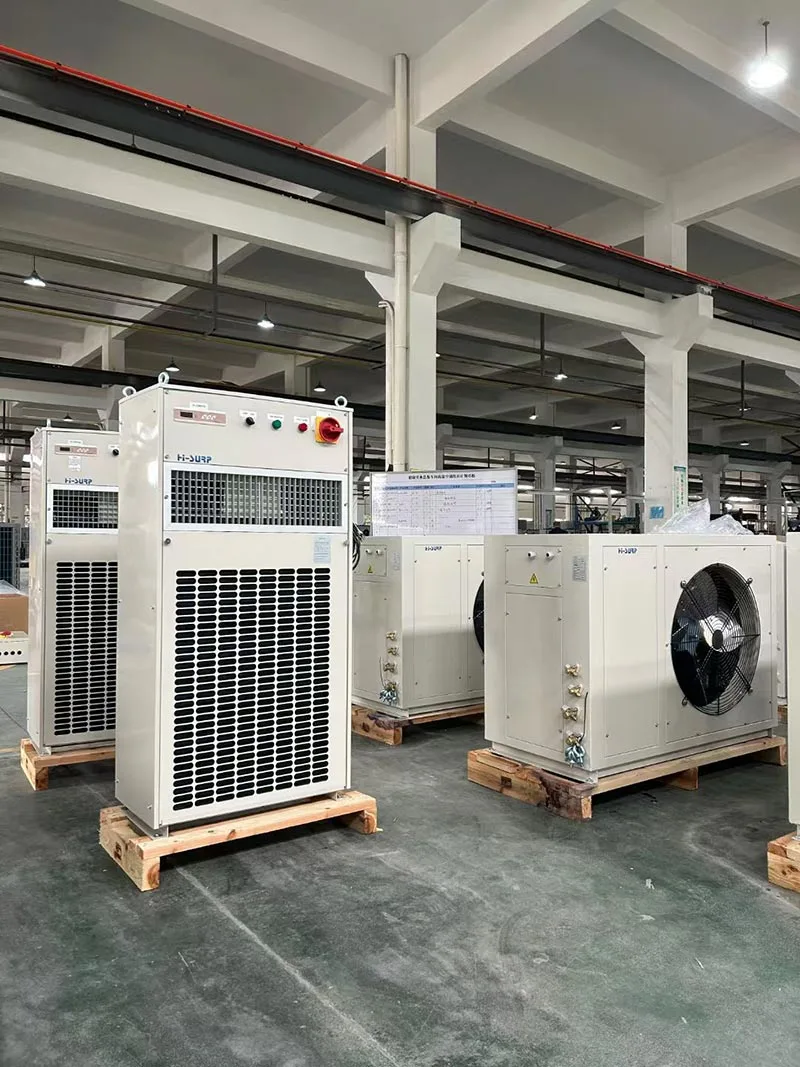

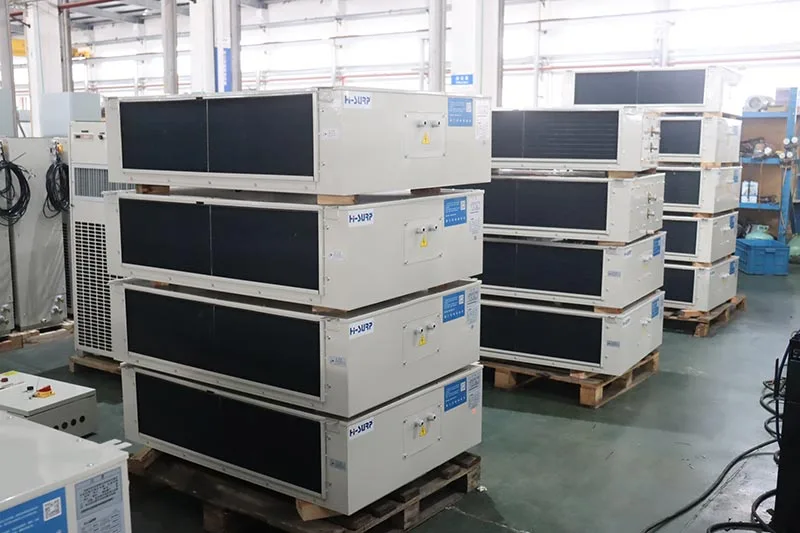

분할 크레인 에어컨의 종류?

히서프 분할 크레인 에어컨에는 세 가지 유형이 있습니다.

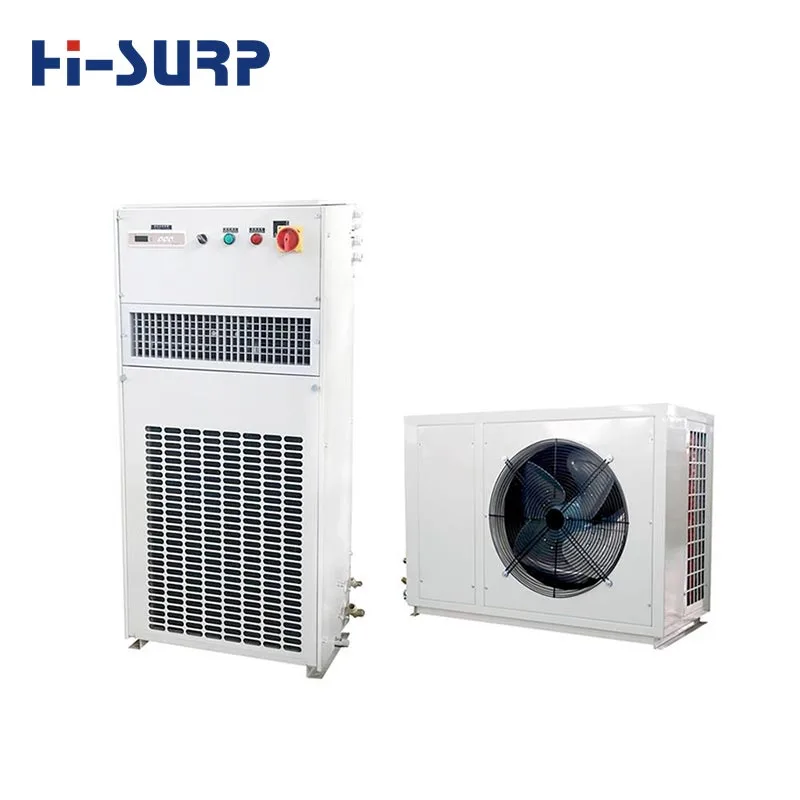

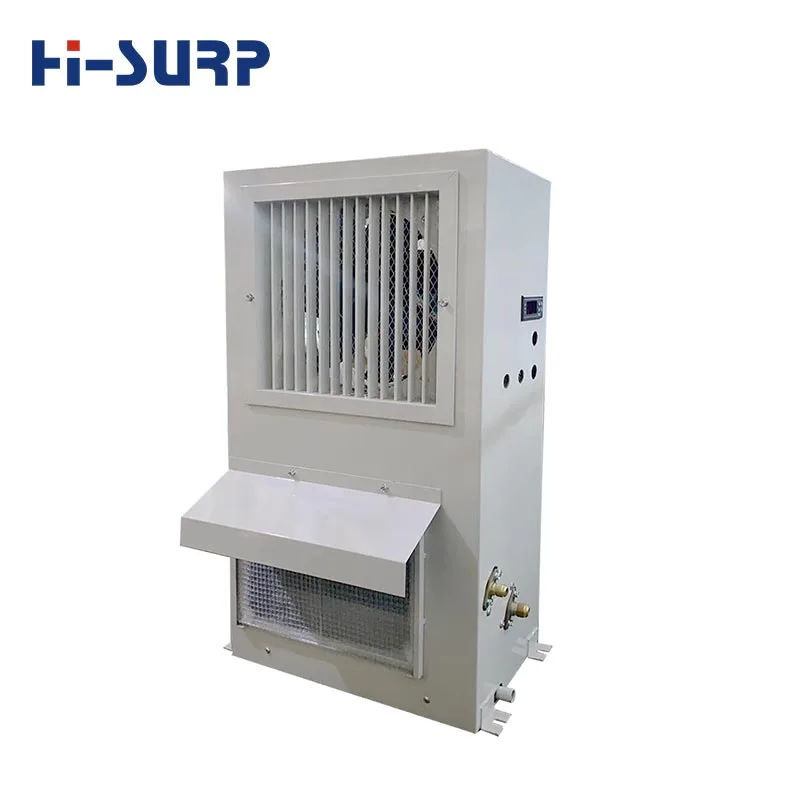

분할 플로어 스탠딩 크레인 에어컨의 경우,히서프바닥 공간이 충분한 캐빈에 적합한 B 시리즈가 있습니다.

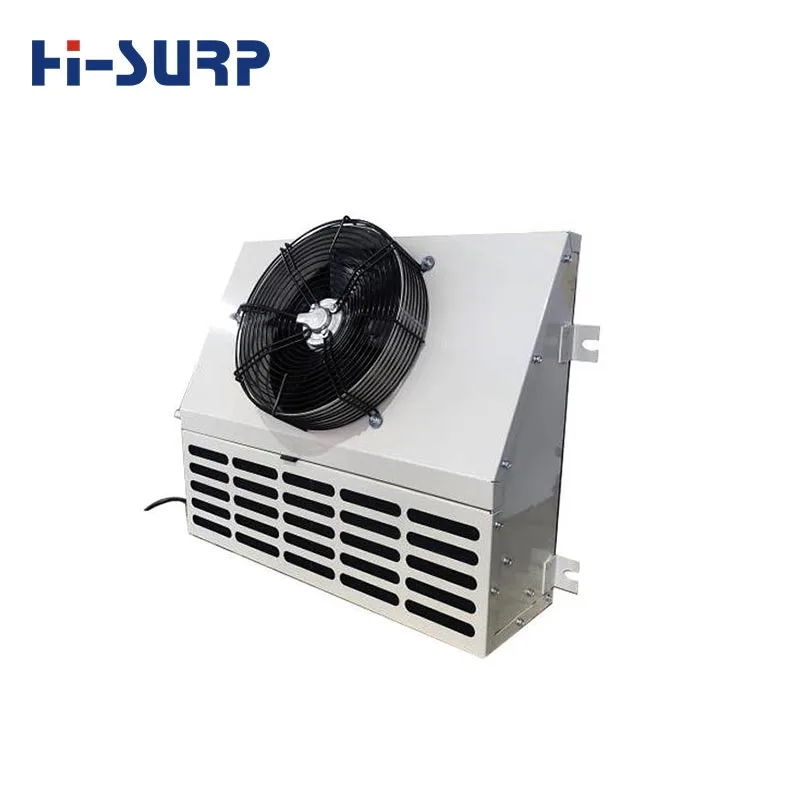

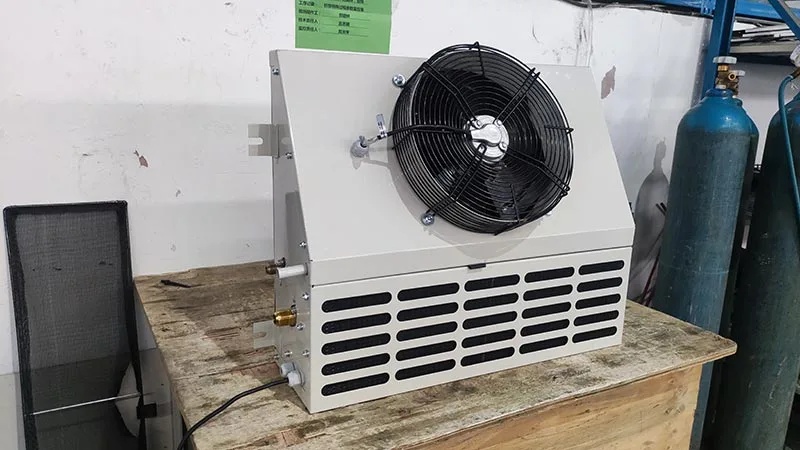

분할형 벽걸이 크레인 에어컨용으로 HISURP는 외관이 비슷하고 경사진 표면과 컴팩트한 크기를 갖춘 BD/BG 시리즈를 보유하고 있습니다. BG/BD 설치 시 특별한 주의가 필요합니다(드립 팬의 위치가 다르기 때문에 냉매 증발로 인해 응축이 발생할 수 있음).

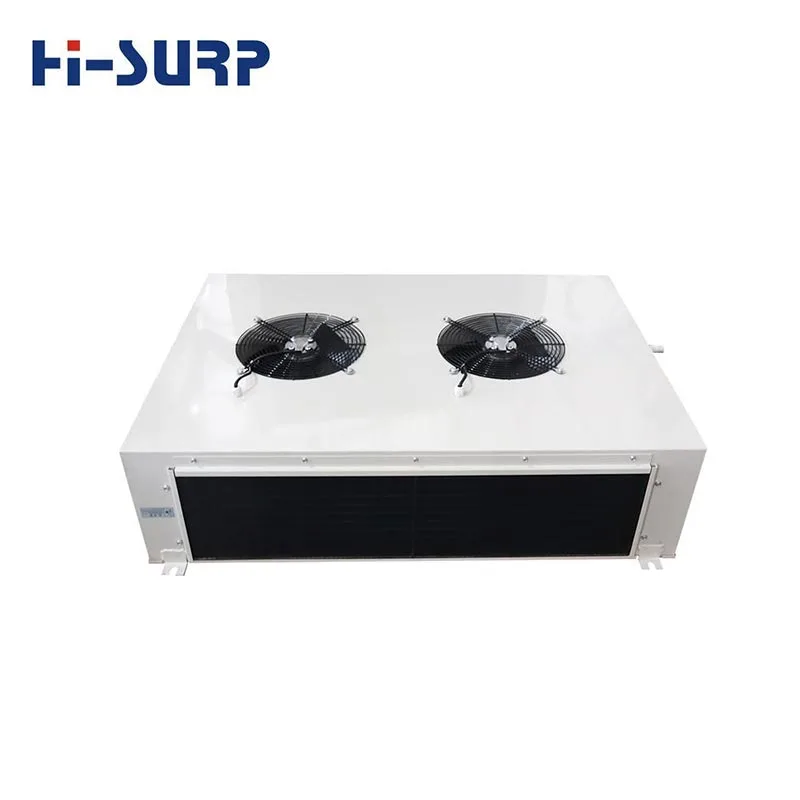

분할 천장 크레인 에어컨의 경우 HISURP에는 일반적으로 천장 중앙에 배치되고 하단에 공기 배출구가 있고 전면과 후면에 환기가 이루어지는 BX 시리즈가 있습니다.

히서프 분할 크레인 에어컨 개요

냉각 용량: 4~24kW

난방 용량: 3~10kW

냉매: R134a, R142b, R227ea, R515B, R236fa

전원 공급 장치: AC380/400/440-3PH-50Hz/60Hz

냉각 작업 조건: 주변 DB 온도: 45°C; 실내 DB/WB는 30/24°C입니다.

구리 파이프: 필요

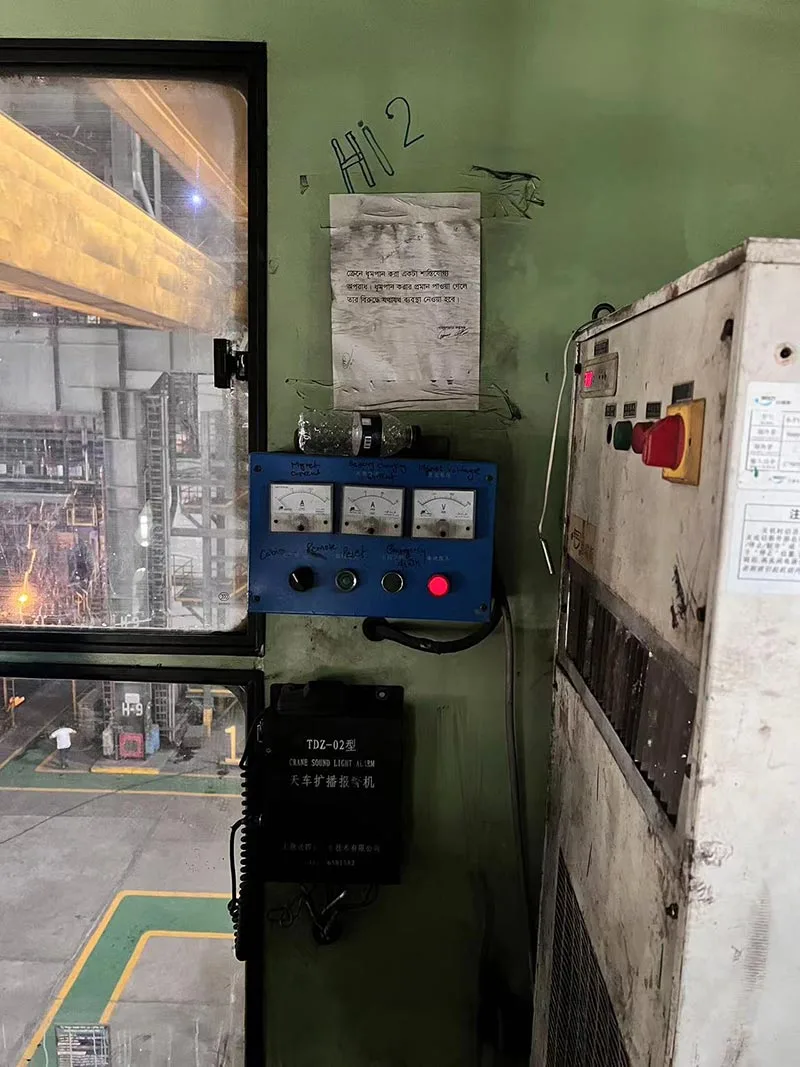

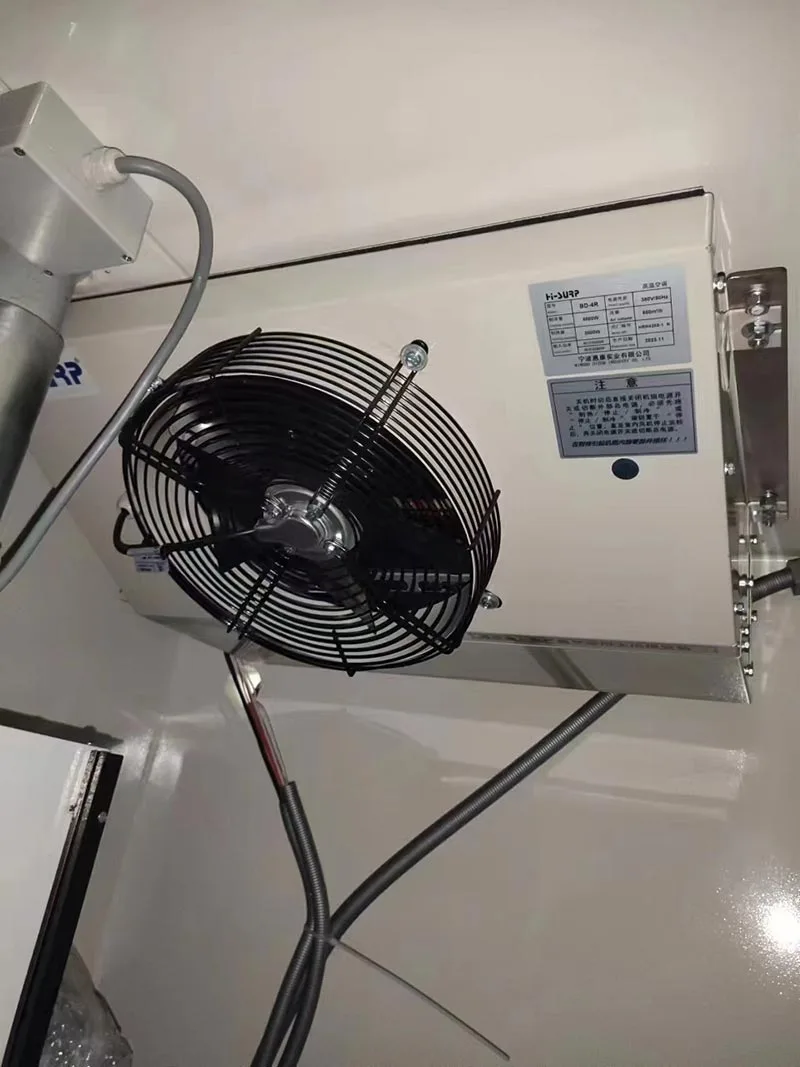

히서프 분할 크레인 에어컨을 설치하는 방법은 무엇입니까?

A.  설치 위치가 동관 및 전기 배선의 연결을 용이하게 하는지 확인하십시오.

B. 기초의 평탄도, 수평성 및 충분한 강도를 확인하고 4-M12 볼트, 너트 및 스프링 와셔를 사용하여 실외기를 장착 다리에 연결합니다.

C.  실내유닛은 높고 얇기 때문에 넘어지기 쉬우므로 통합 장착 장소를 통해 운전실 후면 패널에 단단히 연결해야 합니다.

D.  물방울이 닿는 곳에 장치를 장착하지 마십시오. 감전이나 누전이 발생할 수 있습니다.

E.  냉매 튜브를 설치하기 전에 인터페이스가 닫혀 있는지 확인하고 튜브를 삽입하는 동안 후면 인터페이스를 닫아두고 튜브 내부에 먼지나 물이 없는지 확인하십시오.

F.  실내 및 실외 장치는 액체 라인의 경우 Φ1/2”, 가스 라인의 경우 Φ3/4” 치수의 냉매 구리 튜브 소켓을 사용하여 차단 밸브에 연결됩니다. 표준 길이는 5m입니다. 길이를 늘려야 하는 경우 사용자는 주문 시 특별히 주의해야 합니다.

G.  구리 튜브는 찌그러질 경우를 대비하여 굽은 부분에 매우 조심스럽게 연결되어야 합니다. 이 작업에는 파이프 벤딩 장치가 권장됩니다. 굽힘 반경은 (R) ≥70mm입니다. 튜브가 갈라지거나 파손된 경우에는 구부리는 작업을 반복해서는 안 됩니다.

H.  튜브 양쪽 끝의 실내 및 실외 나사 연결은 안전하고 단단해야 합니다(나사로 조여짐). 용접은 용접 이음매가 편평하고 누출이 없어야 합니다.

I.  25kg/cm² 저압 서비스 밸브에 질소를 주입하고 동관의 연결부나 용접 이음매 부위에 비눗물을 균일하게 도포하여 누출을 감지합니다. 저압 서비스 밸브에서 질소가 나오지 않으면 진공 펌핑이 시작됩니다. 누출이 발견되면 질소를 방출한 후 이를 제거한 후 누출 감지를 다시 수행해야 합니다.

J. 기기 내부에 워터씰 벤드를 설치하지 않은 경우, 응축수를 원활하게 배출하기 위해 벤드의 워터씰을 실내기 출구에 배치해야 합니다. 배수관은 장치의 물받이보다 낮은 위치에 장착해야 합니다.

K.  모든 전선과 케이블은 기기와 함께 제공되는 배선도에 따라 올바르고 안전하게 연결되어야 하며, 라인 플레이트를 누르는 등의 작업으로 케이블이 긁히거나 찌그러지는 것을 절대 금지합니다.

L.  전원 공급 라인은 개략도와 같이 전원 공급 라인과 제어 라인 입구를 통해 삽입된 후 "L1、L2、L3" 단자와 PE에 연결됩니다. 다른 라인은 회로도에 설명된 대로 전원 공급 라인과 동일한 방향으로 배치되어야 합니다. 모든 케이블은 라우팅 구멍을 통과할 때 금속 호스로 마감하고 리본으로 단단히 묶어야 합니다.

M.  다음 에어컨 전기 배선 표에 따라 적절한 직경의 구리 도체를 선택하고 장치와 함께 제공된 회로도에 따라 연결합니다.

에어컨 전기배선

N.  튜브 연결 후 전선, 배수관을 설치하고 리본을 이용하여 동관, 전선, 배수관을 200mm~300mm 간격으로 묶습니다. 노출된 동관의 온도가 높을 경우 연결선과 배수관이 손상될 수 있으므로 연결관은 단열성이 양호해야 합니다.

O. 실내기의 전기커버와 흡기구 격자가 잘 위치해야 합니다. 실외기 패널이 뒤로 배치되었습니다. 장치에 전기가 공급되고 냉각 작동 테스트(20-30분 동안)가 시작됩니다. 진동, 누수, 이상 고장 등이 발생하면 즉시 해결해야 합니다. 또한, 에어컨 사용법을 사용자에게 가르쳐야 합니다.

P.  장치에 결상 및 역위상 보호 장치가 장착된 경우 관련 지역 규정(예: 미국 전기 규정)에 따라 전원 공급 장치가 올바르게 연결되었는지 확인해야 합니다. 전압은 정격 전압의 ±15%를 넘지 않아야 합니다.

Q.  장치가 장착된 곳이 고온 소스로부터 심각한 방사선에 노출되는 경우 사용자는 소스와 장치 사이에 배플을 배치해야 합니다.

히서프 분할 크레인 에어컨의 맞춤화

*부식 방지

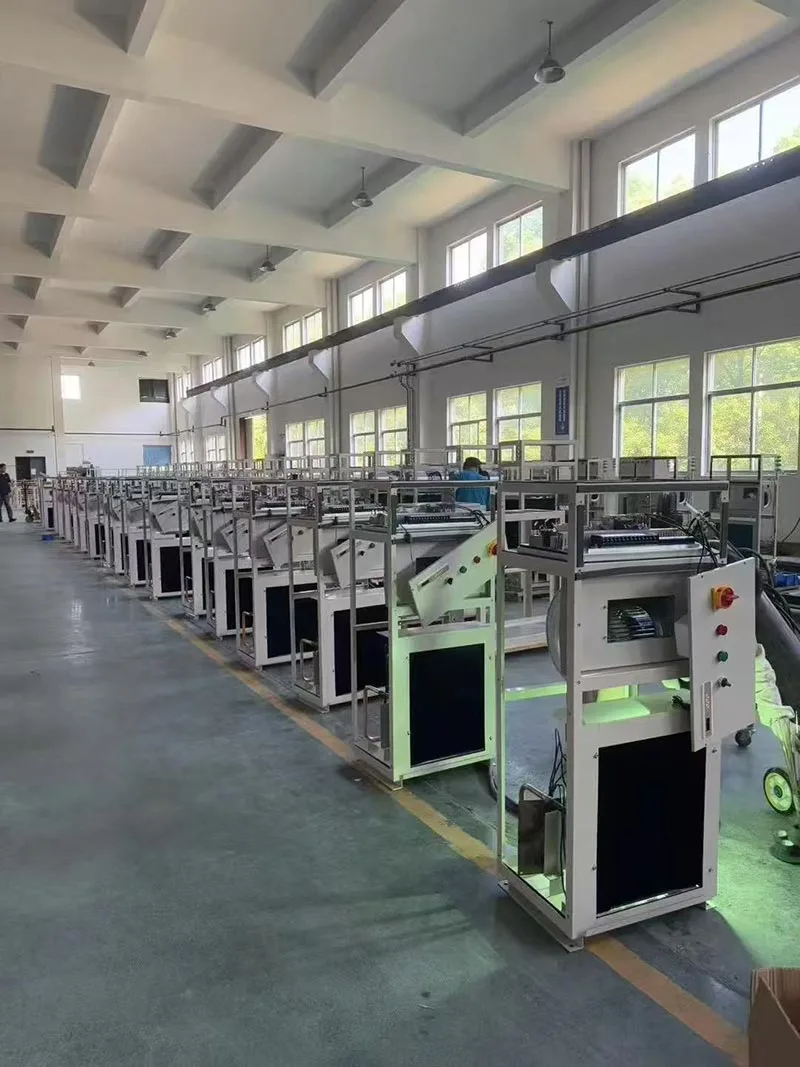

열교환기 부식 방지 옵션에는 다음이 포함됩니다. 전기영동;  나노전기영동; 구리 튜브 알루미늄 핀. 아래 이미지는 전기영동의 개략도를 보여줍니다.

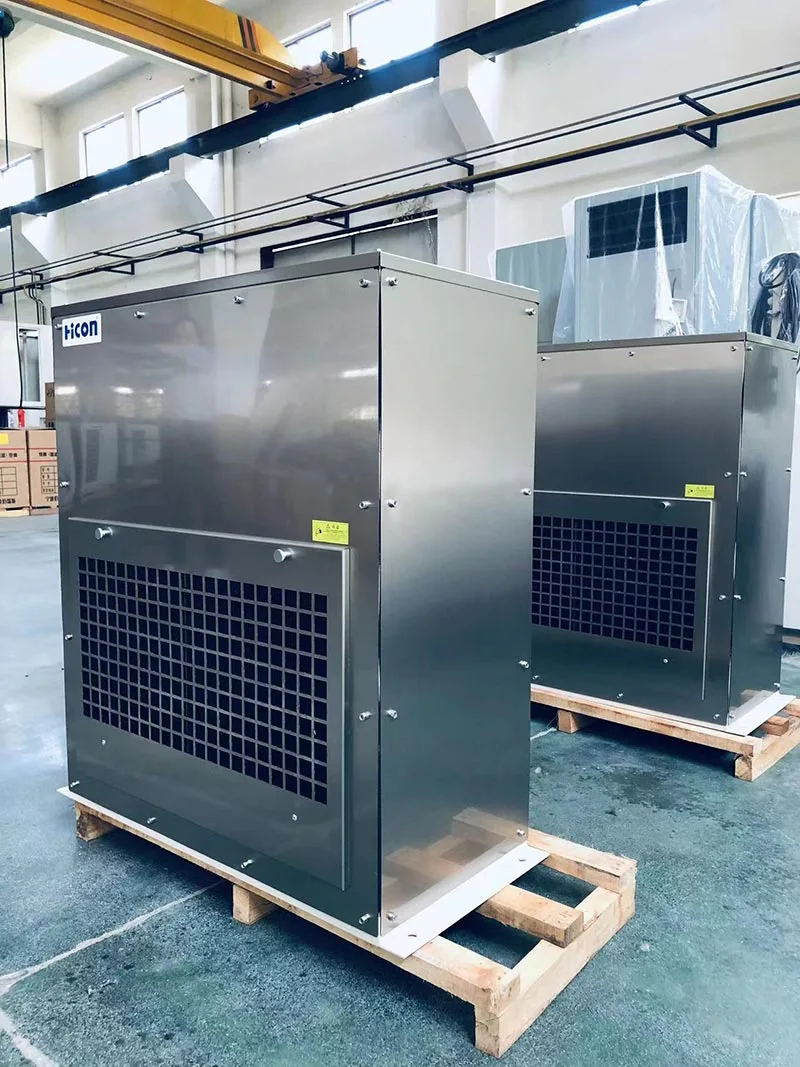

판금 부식 방지 옵션에는 다음이 포함됩니다: 페인팅(표준 C3); 아연도금 시트 전기영동 + 페인팅; 그리고 스테인레스 스틸. 아래 이미지는 스테인레스 스틸의 개략도를 보여줍니다.

*방폭형

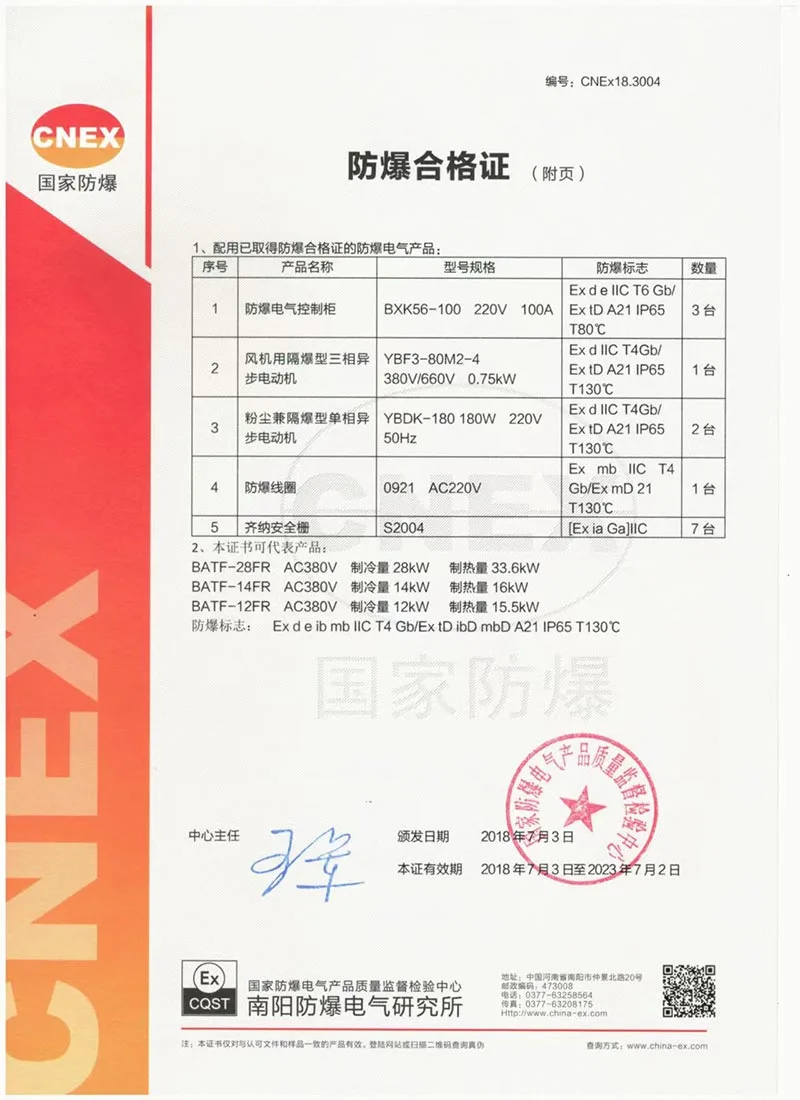

히서프 분할 크레인 에어컨에는 CNEX 인증서가 있습니다.

BT4는 최대 표면 온도가 135°C(더 일반적으로 사용됨)를 초과하지 않는 Zone 2 위험 가스 지역에 주로 적합합니다.

CT4는 Zone 1 및 Zone 2 위험 가스 구역 모두에 적합하며 최대 표면 온도가 135°C를 초과하지 않습니다.

그리고 HISURP는 둘 중 하나일 수 있습니다.
